Ligne de production de béton cellulaire autoclavé

  1. Accueil
  2. Produits
  3. Machines pour nouveaux matériaux de construction
  4. Ligne de production de béton cellulaire autoclavé
Commentaires

Présentation de béton cellulaire autoclavé (AAC)

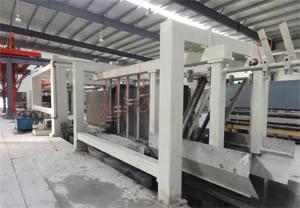

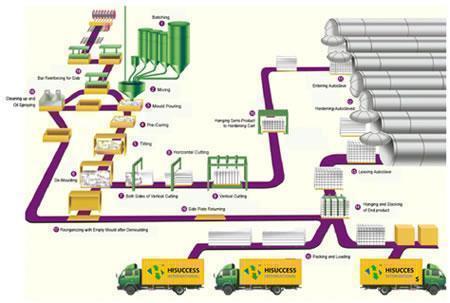

Avec l'avantage évident de poids léger, le béton cellulaire autoclavé (AAC) de notre ligne de production de béton cellulaire autoclavé est un nouveau matériau de construction multi cellulaires. Il est fabriqué à partir de matériaux de silicium (sable de silice ou cendre volante recyclée) et du matériel de calcium (chaux, ciment), mélangés avec un additif de moussage (poudre d'aluminium) dosé avec de l'eau. La réaction entre l'aluminium et le béton provoque la formation de bulles d'hydrogène microscopiques, ce qui accroit le volume du béton à environ cinq fois son volume d'origine. A travers des procédés de moulage, de pré-durcissement, de découpage, d'évaporation et de durcissement, ce matériau de construction de notre ligne de production de béton cellulaire autoclavé est ensuite transformé en silicate multi cellulaire.

Caractéristiques du béton cellulaire autoclavé (AAC)
• Faible densité
• Bonne isolation thermique et préservation
• Haute aptitude à la transformation
• Propriétés de résistance acoustique et de résistance au feu
• Avantage importante: Plasticité

Applications du béton cellulaire autoclavé

Paramètres techniques of Ligne de production de béton cellulaire autoclavé

Eléments Unités HIM-AAC-10 HIM-AAC-15 HIM-AAC-20 HIM-AAC-30 HIM-AAC-45
Capacité ×103m3/an 100 150 200 300 450
m3/jour 350 500 700 1000 1500
Taille du bloc m 4.0×1.2×0.6 4.2×1.2×0.6 4.8×1.2×0.6 6.0×1.2×0.6 6.0×1.5×0.6
Puissance installée kw 800 900 1100 1300 1500
Surface des ateliers m2 2500 3000 4000 5000 6000
Surface de l’usine m2 20000 25000 30000 35000 40000

Indice technique et exigences autoclaves de la ligne de production de béton cellulaire autoclavé

Eléments Descriptions
Cycle de coulée et mélange des matières brutes 8 minutes
Durée du durcissement statique du corps de base 1.5~3 heures
Température de durcissement statique: 40℃
Résistance après durcissement statique 0.2~0.3Mpa

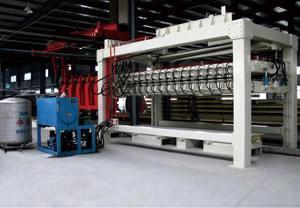

Durée de la coupe du corps de base 6 minutes

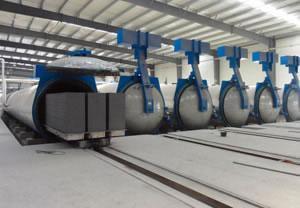

Pression de l’autoclave Aspirateur 0-0.06 Mpa, 0.5 heure
Pression ascendante 0-1.3 Mpa, 2 heures
Pression de service 1.3 Mpa (température 193±5) 7 heures
Pression descendante 1.3 -0 Mpa, 2 heures
Taux de dosage des matières premières Sable (ou cendre volante) 69%
Chaux 20%
Ciment 8%
Gypse 3%
Poudre d'aluminium 0.074%

Remarque: Le taux de dosage de la matière première est ajustable selon la matière première locale.

Noms relatifs
Ligne de fabrication de béton cellulaire | Ligne de production AAC | Ligne de production automatisée de blocs de béton

Commentaires
Autres produits
